WNS型低氮燃气蒸汽锅炉

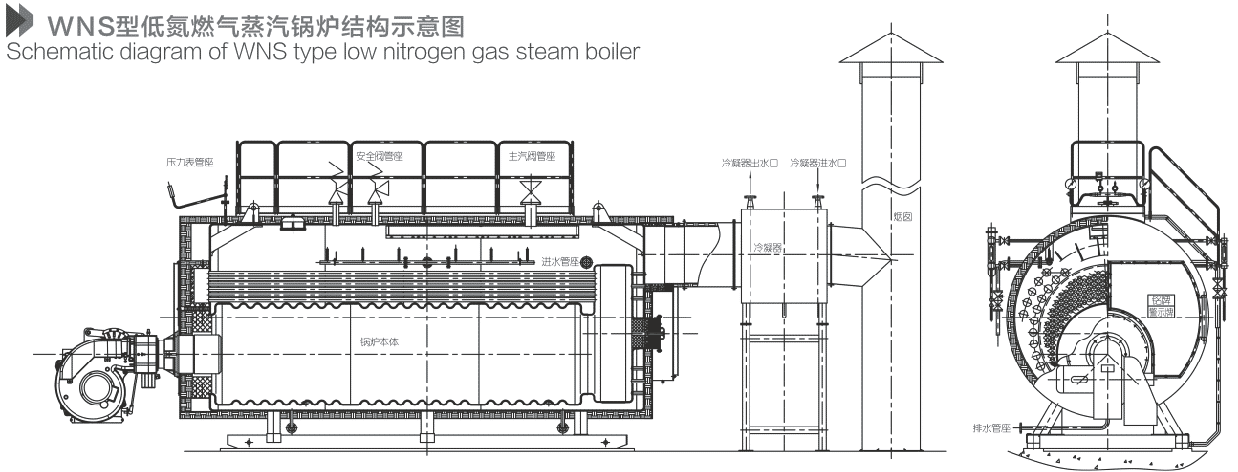

WNS系列燃气(油)锅炉为锅壳式全湿背三回程烟管结构,整体采用湿背式结构、扳边对接连接,使锅炉本体承压性能好,运行安全可靠。火焰在波形炉胆内微正压燃烧,燃烧效率高,"采用波形炉胆结构既增加了传热面积,增加了炉胆的刚性,也满足了炉胆受热后的自由膨胀。为实现低氮排放,燃烧室采用大。容积设计,大大降低炉胆容积热负荷,结合低氮型燃烧器,确保烟气中NOX排放达到≤30mg/Nm³ 的排放标准。第二回程采用月螺纹烟管结构,大大强化传热,提高了锅炉的吸热强度,有效地降低了排烟温度,提高锅炉效率,节能降耗。第三回程采用:大烟管,可有效减小锅炉烟风阻力,提高燃烧器燃烧效率,降低燃烧器运行噪音。锅炉上部有足够的蒸汽空间,加之使用先进合合理的汽水分离装置,蒸汽品质相当稳定。
锅炉内设置分水隔板,高低温区进行分段给水,实现炉体内逆流、分区精准传热,通过提高烟气侧与水侧的温差来提高换热效果,提升传热面金属材料利用率。此分区精准传热技术,我公司司已申请了专利。
前后烟箱采用整体式烟箱,烟箱上有对开式烟箱门,在锅炉检检修时,不用拆卸燃烧机,开关十分方便。门轴采用铰链结构,配有推力轴承,开启灵活轻便;迷宫式内外双密封结构,既增力加了烟箱门的密封性,又有效降低散热损失。此烟箱门结松我公司已申请了2项专利。
(202222317229.0,202222289827.1)
低氮技术:
为实现低氮排放,低氮型锅炉的燃烧室采用大容积设计,大大降低炉胆容积热负荷,结合选用低氮型燃烧器,确保烟气中NO排放达到≤30mg/Nm的排放标准。
冷凝技术:锅炉配备有高效的节能器和冷凝器,并可实现节能器、冷疑器一体化设计。节能器、冷凝器采用螺旋鳍片管
错列布置、逆流换热,传热效果好。另外可结合用户系统冷凝水回收情况, 配置空气预热器,确保排烟温度低于60℃,实现
烟气中显热和水蒸汽冷凝潜热的充分利用。针对低温冷凝腐蚀,低温段材质质采用耐腐蚀性好的ND钢管+铝翅片复合管,使用寿命长。
特性描述:
性能特点: 出汽快,运行稳定,安装使用方便,运行费用低,寿命长。
高效: 锅炉配备有高效的节能器和冷凝器,并实现节能器、冷凝器一体化设计。节能器、冷凝器采用螺旋鳍片管错列布置、逆流换热,传热效果好,排烟温度低,实现烟气中显热和水蒸汽冷凝潜热的充分利用。针对低温冷凝腐蚀,低温段材质采用耐腐蚀性好的ND钢管+铝翅片复合管,使用寿命长。
便捷: 结构紧凑,安装运输方便。对称活动铰接前/后烟箱门,开启检修清理方便。后烟箱有观火孔和检查孔,便于观察和检修。
安全: 具有高低水位报警及低水位联锁保护功能;蒸汽压力超压报警、超压联锁保护功能,同时在锅筒上配有安全阀,确保了锅炉的安全运行。
用途广泛: 产品广泛应用于化工、油脂、石化、纺织、印染、塑胶、纤维、碳素、造纸、印刷、木材、食品、酿造暖气空调等行业。
普通氮排放蒸汽锅炉技术参数
参数 项目 | WNS0.5 -1.0 -Y(Q) | WNS 1 -1.0 -Y(Q) | WNS 1.5 -1.0 -Y(Q) | WNS 2 -1.0 -Y(Q) | WNS 1 -1.25 -Y(Q) | WNS 2 -1.25 -Y(Q) | WNS 3 -1.25 -Y(Q) | WNS 4 -1.25 -Y(Q) | WNS 6 -1.25 -Y(Q) | WNS 8 -1.25 -Y(Q) | WNS 10 -1.25 -Y(Q) | WNS 15 -1.25 -Y(Q) | WNS 20 -1.25 -Y(Q) | ||
额定蒸发量 | t | 0.5 | 1 | 1.5 | 2 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 | |
给水温度 | ℃ | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 60 | 20 | 20/104 | 20/104 | 20/104 | |
额定蒸汽压力 | MPa | 1.0/1.25/1.6(额定工作压力可按用户需求和标准系列选取) | |||||||||||||
热效率 | % | 94.7 | 94.7 | 92.8 | 94.7 | 93.4 | 95.4 | 95.7 | 95.2 | 92.6 | 93.4 | 94.8 | 94.4 | 93.7 | |
燃料 消耗 | 轻油 | kg/h | 31 | 67 | 105 | 132.6 | 69 | 133.7 | 198 | 280.1 | 386.1 | 550 | 681 | 1020.8 | 1372.2 |
天然气 | Nm3/h | 35.2 | 80 | 125 | 151 | 83 | 161.6 | 243 | 326 | 466.8 | 663.8 | 771.8 | 1231.5 | 1653.6 | |
烟囱直径 | mm | 219 | 300 | 350 | 350 | 300 | 350 | 400 | 400 | 600 | 700 | 800 | 900 | 1000 | |
锅炉运输重量 | t | 3.3 | 4.3 | 5.3 | 5.9 | 4.9 | 6.6 | 8.1 | 10.3 | 13.5 | 17.6 | 25.4 | 33.3 | 43.5 | |
最大运输尺 寸 | 长 | mm | 2954 | 3300 | 3400 | 3800 | 3200 | 3900 | 4300 | 4580 | 5300 | 6420 | 6373 | 7415 | 7830 |
宽 | mm | 1394 | 1760 | 2050 | 1900 | 1750 | 1900 | 2050 | 2280 | 2380 | 2820 | 2640 | 3360 | 3500 | |
高 | mm | 1752 | 2100 | 2250 | 2200 | 2150 | 2350 | 2550 | 2550 | 2645 | 2956 | 3124 | 3510 | 3998 |
天然气耗量是以低位发热值8600Kcal/Nm3计算,轻油耗量是以10263Kcal/kg进行计算。
注:表中数据及图片仅供参考,产品以实物为准,如因改机型而变更恕不另行通知。
