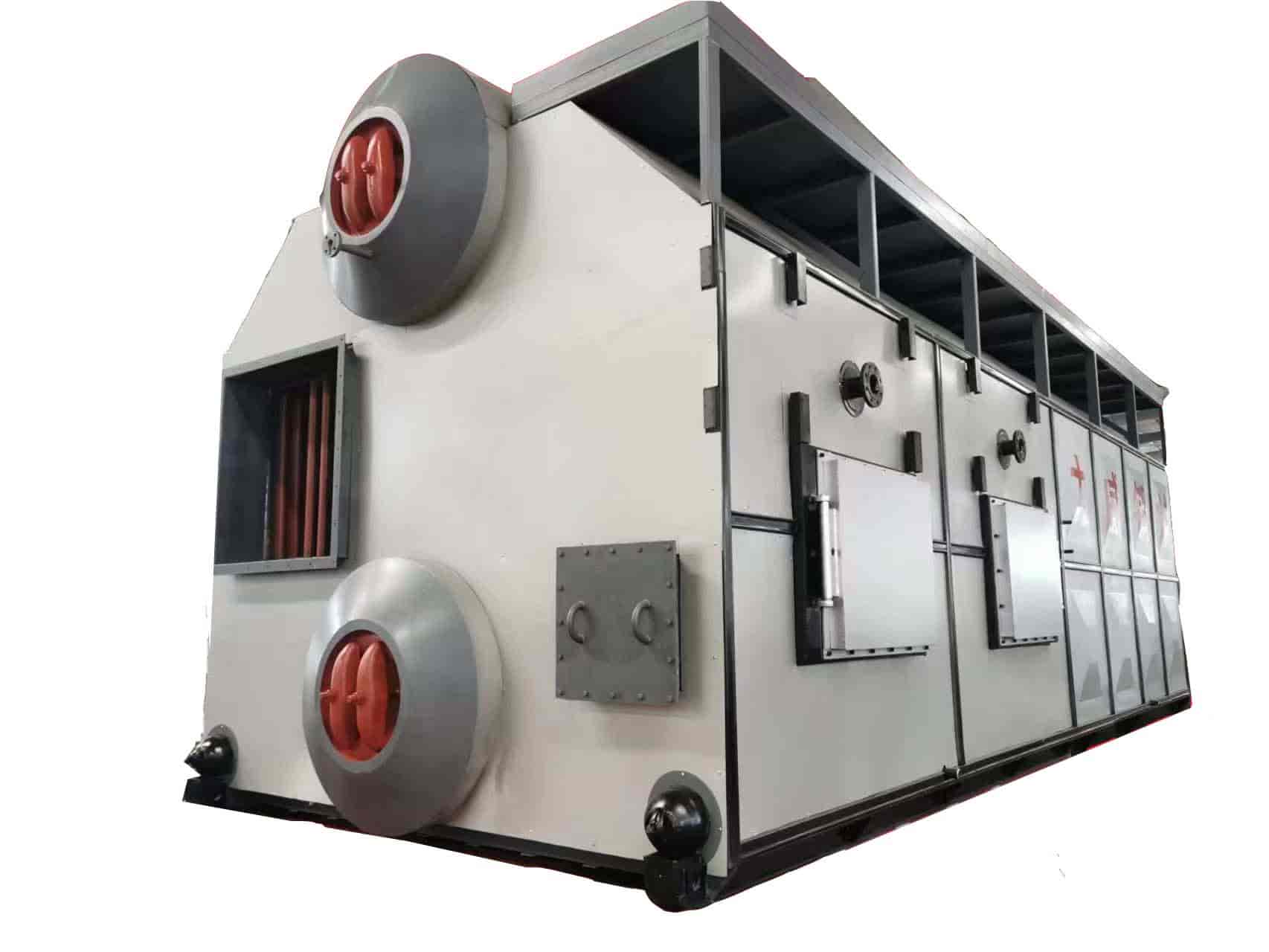

(力威链条炉排锅炉)
力威DZL型快组装锅炉,是为单锅筒纵置式链条炉排锅炉。适宜燃烧成型生物质燃料,也可纯燃煤与成型生物质燃料。尾部有省煤器。排出的灰、渣可直接作为农家肥使用,是一种高效节能环保产品。配有鼓引风机进行机械通风,并配有螺旋出渣机实现机械出渣,控制监测仪表齐全,锅炉运行安全可靠。

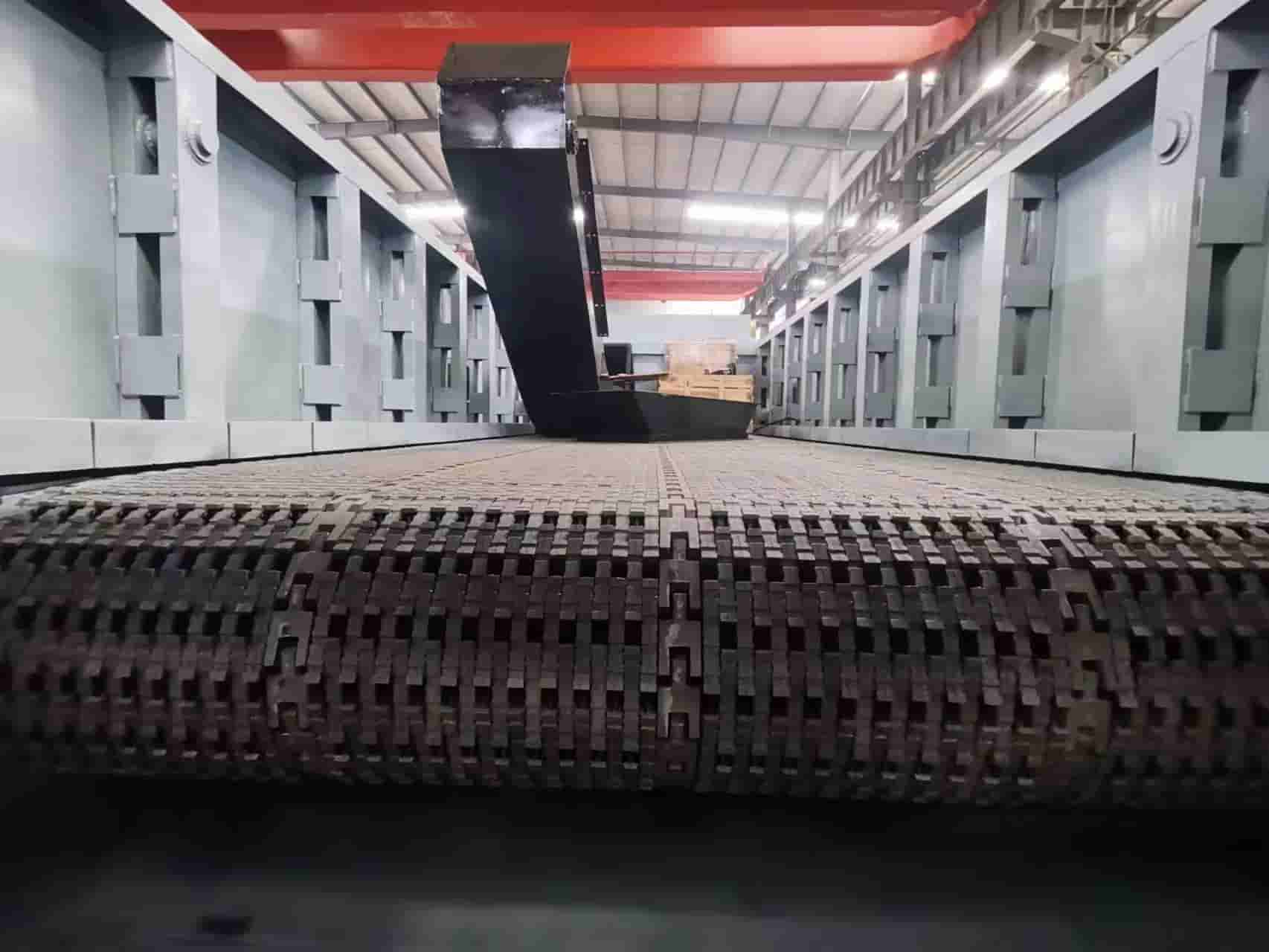

(底部链条炉排图)

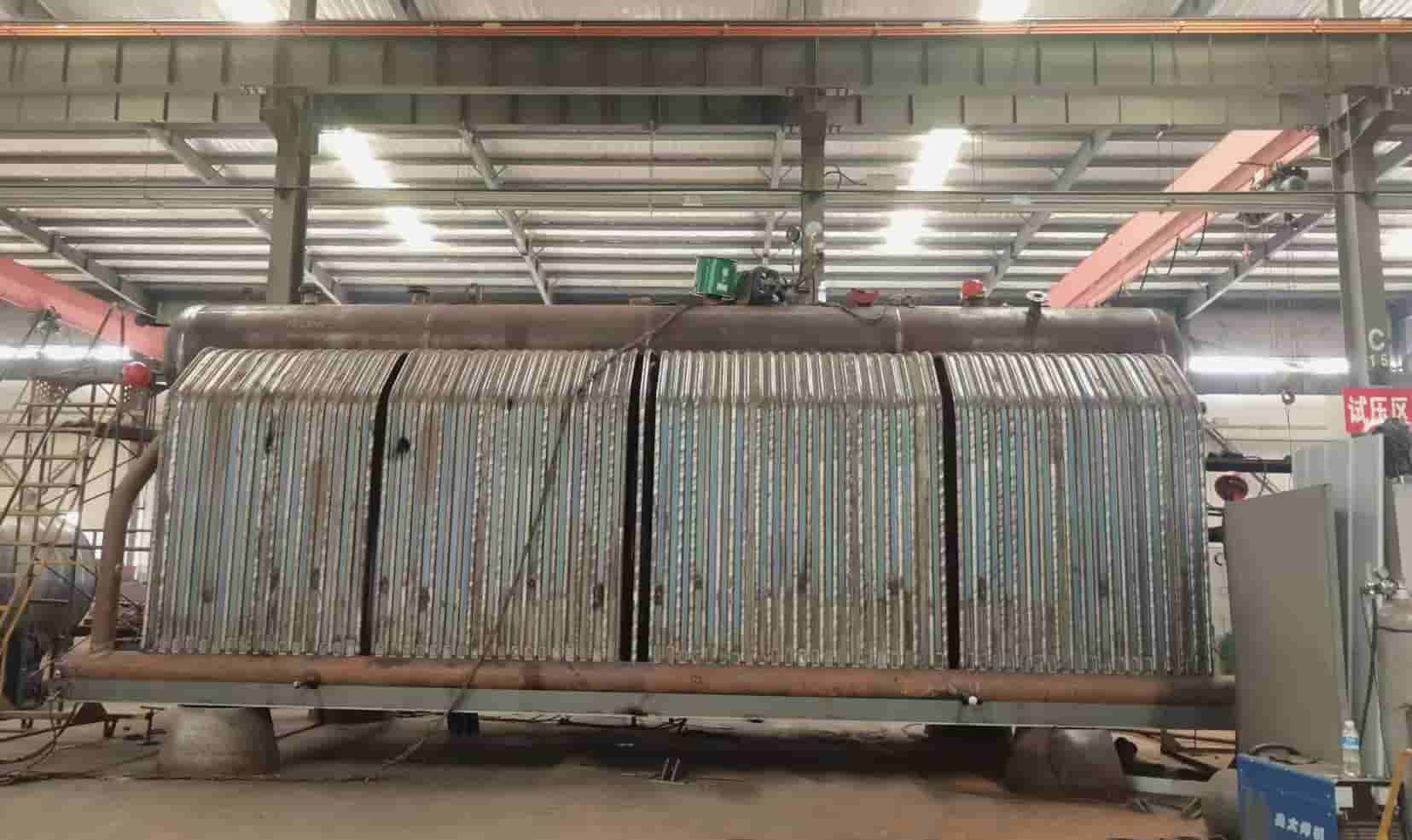

(内部锅筒结构图)
力威可生产2吨、4吨、6吨至20吨、25吨等更多吨位型号的生物质锅炉,如有需要请详询各省市域锅炉经理,专业定制,节能环保,绿色低碳,力威人努力为我国碳达峰、碳中和目标而奋斗!
链条炉排生物质蒸汽锅炉技术参数
型号/ 参数/项目 | SZL6-1.6 -SCⅡ | SZL8-1.6 - SCⅡ | SZL10-1.6 -SCⅡ | SZL15-1.6 -SCⅡ | SZL20-1.6 -SCⅡ | SZL25-1.6 -SCⅡ | DZL2-1.25 -SCⅡ | DZL 4-1.25 -SCⅡ | DZL 6-1.25 -SCⅡ | DZL 8-1.25 -SCⅡ | DZL 10-1.25--SCⅡ | ||
额定蒸发量 | t | 6 | 8 | 10 | 15 | 20 | 25 | 2 | 4 | 6 | 8 | 10 | |
给水温度 | ℃ | 20 | 20 | 20 | 104 | 104 | 104 | 20 | 20 | 20 | 20 | 104 | |
额定蒸汽压力 | MPa | 1.25/1.6(额定工作压力可按用户需求和标准系列选取) | |||||||||||
热效率 | % | 85.5 | 85.1 | 85.9 | 89.7 | 89.8 | 85 | 85.9 | 85.7 | 85.8 | 85.3 | 85.9 | |
锅炉水容量 | m³ | 7.5 | 9.2 | 11.8 | 11.85 | 18.5 | 20 | 4.48 | 6.5 | 7.5 | 8.07 | 11.8
| |
燃料消耗量/轻油 | Kg/h | 1266.7 | 1688.9 | 2111.1 | 3024.3 | 4032.4 | 5040.6 | 423.9 | 844.5 | 1263.7 .7 | 1686.7 | 2111.1 | |
烟囱直径 | mm | 700 | 900 | 900 | 1000 | 1100 | 1200 | 400 | 600 | 700 | 900 | 900 | |
锅炉大件重量 | t | 30 | 36 | 38 | 42 | 47 | 53 | 22.2 | 35 | 41.2 | 44.5 | 49.7 | |
大件运输尺 寸 | 长 | mm | 5370 | 7130 | 7853 | 9258 | 11396 | 11725 | 5100 | 6010 | 7180 | 7180 | 7246 |
宽 | mm | 2750 | 3180 | 3246 | 3294 | 3294 | 3671 | 2277 | 2860 | 2860 | 3210 | 3346 | |
高 | mm | 3535 | 3526 | 3528 | 3524 | 3524 | 3577 | 3492 | 3492 | 3528 | 3578 | 3578 | |
本 体外 形尺 寸 | 长 | mm | 7040 | 8230 | 9872 | 10736 | 12400 | 12800 | 5100 | 6010 | 7180 | 7180 | 7246 |
宽 | mm | 2830 | 3180 | 3294 | 3294 | 4220 | 4620 | 2277 | 2860 | 2860 | 3210 | 3346 | |
高 | mm | 5625 | 5726 | 5750 | 5774 | 8247 | 8247 | 3492 | 3492 | 3528 | 3578 | 3578 |
注:表中数据及图片仅供参考,产品以实物为准,如因改机型而变更恕不另行通知。
